易混合RK-7200
透明，高度牢固，有弹性，抗打击

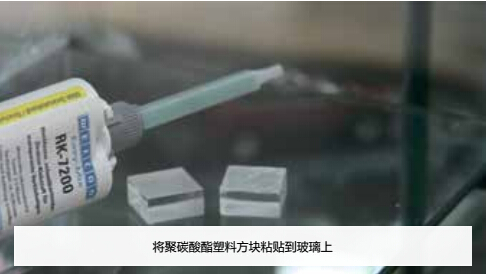

实用案例
平均强度（20℃） DIN 53281-83
FVK（3 mm）
塑料（0,76 mm）
铝（0,26 mm）
钢铁（0,26 mm）
不锈钢（0,26 mm）
PMMA（0,76 mm）
9 N/mm²
4 N/mm²
18 N/mm²
23 N/mm²
17 N/mm²
3 N/mm²
所有的技术数据和建议以及规格都是基于最佳条件下通过实践得出的结果。因此我们建议，您在使用之前对产品进行亲自的测试或咨询我们的技术人员，任何非合理或其它非指定应用程序的操作后果责任由用户承担。
.png){kind=small}
成分
异丁烯酸甲酯
混合比例（树脂/固化剂）
1:1
固化后颜色
透明，无色
混合物密度
1.1 g/cm³
可操作时间（20℃）
大约2-3 min
混合物粘度
5.000 -10.000 mPa•s
使用强度(35%强度)
大约10 min
固化后机械负荷（50%强度）
大约120 min
固化后最终强度（100%）
大约6 h
最大填充间隙
0,1 -2,0 mm
平均强度模量(20℃)
790 - 1.010 N/mm²
邵氏强度D （DIN EN ISO868）
70-75 D
最大抗张强度（ISO 527）
18.5 N/mm²
最大抗拉伸强度（ISO 527）
5.5%
耐温性
-40至 110℃
包装质量
50ml （10564050）
TDS
Technical Data Sheet
MSDS
EC Safety Data Sheet
WEICON中文目录 WEICON Catalogue ISSA认证产品 IMPA认证产品
WEICON Easy-Mix RK-7200(易混合RK-7200结构性粘接剂)
WEICON易混合型RK 7200是一款以MMA异丁烯酸甲酯）为基础，高度牢固、迅速硬化、无需溶剂的结构型粘合剂。它可以很好地粘合各种材料。
因为这款粘合剂硬化透明 ，所以它特别适合用于透明粘合 ，比如合成材料和玻璃。WEICON易混合RK-7200同时还适合结构型粘合，因为有颜色的粘合缝会影响零件的整体视觉效果。
因此这款粘合剂可以干净牢固地将透明合成材料相互粘合，比如普勒克西玻璃以及其他材质。
重要提示：
